  • 滑块联轴器

  • 点击:
  • 滑块联轴器

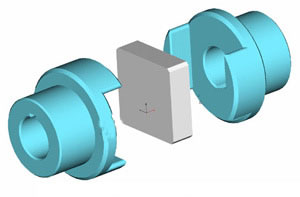

      滑块联轴器与十字滑块联轴器结构相似,不同之处在于中间十字滑块为方形滑块,利用中间滑块在其两侧半联轴器端面的相应径向槽内滑动,以实现两半联轴器联接。
    该联轴器噪声大,效率低,磨损快,一般尽量不选用,只有转速很低的场合,如球磨机等才选用。
    许用补偿量:轴向△ x=1~2mm , 径向△ y ≤ 0.2mm ,角向△α≤ 40 ′。
      滑块联轴器零件的材料可用45钢,工作表面需要进行热处理,以提高其硬度;要求较低时也可用Q275钢,不进行热处理。为了减少摩擦及磨损,使用时应从中间盘的油孔中注油进行润滑。 因为半联轴器与中间盘组成移动副,不能发生相对转动,故主动轴与从动轴的角速度应相等。但在两轴间有相对位移的情况下工作时,中间盘就会产生很大的离心力,从而增大动载荷及磨损。因此选用时应注意其工作转速不得大于规定值。这种联轴器一般用于转速n<250r/min,轴的刚度较大,且无剧烈冲击处。   中心滑块通过两边呈90°相对分布的卡槽和两侧的轴套联接在一起,从而达到传递扭矩的目的。中心滑块和轴套之间用微小的压力进行吻合,这种压力能使联轴器在设备运转中具有零间隙运转。随着使用时间增长,滑块可能会因受到磨损而失去无反冲的功能,但中心滑块并不贵,也很容易   换,   换后仍能发挥其原有的性能。滑块联轴器常用于一般常用电机,个别的场合也可以用来联接伺服电机,在使用过程中通过中心滑块的滑动来纠正相对位移。因为抵抗相对位移的是滑块与轴套之间的摩擦力,因此它们之间的轴承负荷不会因为相对位移的增加而加大。

    型号
    公称转矩Tn(N.m)
    许用转速[n]r/min
    轴孔直径
    轴孔长度
    D
    D1
    B1
    B2
    l
    转动惯量Kg.m2
    质量kg
    d1 d2
    Y

    J1

    L
    mm

    WH1

    16
    10000

    10,11

    12,14

    25-32
    22-27
    40
    30
    52
    13
    5
    0.0007
    0.6


    32-42

    27-30

    WH2

    31.5 8200

    12,12,16,(17),18

    50 32 56 18 5 0.0038 1.5

    WH3

    63 7000

    16,(17),18,20,22

    42-52

    30-38

    70 40 60 18 5 0.0063 1.8

    52-62

    38-44

    WH4

    160 5700

    20,22,24,25,28

    80 50 64 18 8 0.013 2.5

    WH5

    280 4700

    25,28,30,32,35

    62-82

    44-60

    100 70 75 23 10 0.045 5.8

    82-112

    60-84

    WH6

    500 3800

    30,32,35,38,40,42,45

    120 80 90 33 15 0.12 9.5

    WH7

    900 3200

    40,42,45,48,50,55

    112 84 150 100 120 38 25 0.43 25

    112-142

    84-107

    WH8

    1800 2400

    50,55,60,63,65,70

    190 120 150
    48
    25 1.98 55

    WH9

    3550 1800

    65,70,75,80,85

    172-212

    132-167

    330 190 180 58 40 4.9 85

    172-212

    132-167

    WH10

    5000 1500

    80,85,90,95,100

    330 190 180 58 40 7.5 120
