  • JMⅡ型膜片联轴器

  • 点击:次

    • JMⅡ型膜片联轴器


    JMⅡ型膜片联轴器的膜片分为连杆式和不同形状的整片式。膜片联轴器靠膜片的弹性变形来补偿所联两轴的相对位移，是一种高性能的金属强元件挠性联轴器，不用润油，结构较紧凑，，使用寿命长，无旋转间隙，不受温度和油污影响，具有耐酸、耐碱的特点，适用于高温、高速、有腐蚀介质工况环境的轴系传动.

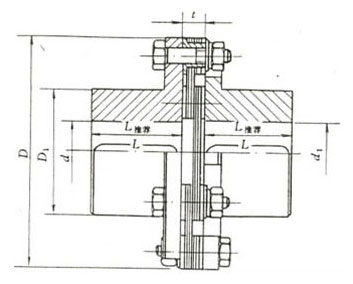

    JMⅡ型膜片联轴器基本参数和主要尺寸 mm (JB/T 9147-1999)

    型 号 公称转矩
    Tn /N.m    		 瞬时   大转矩
    Tmax
    /N.m    		    大转速
    nmax
    r/min    		 轴孔直径
    d1,d2    		 轴孔长度 D D1 t 扭转刚度
    ×10
         		 质量
    Kg    		 转动惯量
    kg.㎡
    J1型Y型 L推荐
    L
    JMⅡ1 40 63 10700 14-28 27-62 35 80 39 8±0.2 0.37 0.9 0.0005
    JMⅡ2 63 100 9300 20-38 38-82 40 92 53 0.45 1.4 0.0011
    JMⅡ3 100 200 8400 25-45 44-112 45 102 63 0.56 2.1 0.002
    JMⅡ4 250 400 6700 30-55 60-112 55 128 77 11±0.3 0.81 4.2 0.006
    JMⅡ5 500 800 5900 35-65 60-142 65 145 91 1.2 6.4 0.012
    JMⅡ6 800 1250 5100 40-75 84-142 75 168 105 14±0.3 1.42 9.6 0.024
    JMⅡ7 1000 2000 4750 45-80 84-172 80 180 112 15±0.4 1.9 12.5 0.0365
    JMⅡ8 1600 3150 4300 50-85 84-172 200 120 2.35 15.5 0.057
    JMⅡ9 2500 4000 4200 55-85 84-172 205 20±0.4 2.7 16.5 0.065
    JMⅡ10 3150 5000 4000 55-90 84-172 90 215 128 3.02 19.5 0.083
    JMⅡ11 4000 6300 3650 60-95 107-172 100 235 132 23±0.5 3.46 25 0.131
    JMⅡ12 5000 8000 3400 60-100 107-212 250 145 3.67 30 0.174
    JMⅡ13 6300 10000 3200 63-110 107-212 110 270 155 5.2 36 0.239
    JMⅡ14 8000 12500 2850 65-110 107-212 115 300 162 27±0.6 7.8 45 0.38
    JMⅡ15 10000 16000 2700 70-125 107-212 125 320 176 8.43 55 0.5
    JMⅡ16 12500 20000 2450 75-130 107-252 140 350 186 32±0.7 10.23 75 0.85
    JMⅡ17 16000 25000 2300 80-140 132-252 145 370 203 10.97 85 1.1
    JMⅡ18 20000 31500 2150 90-160 132-302 165 400 230 13.07 115 1.65
    JMⅡ19 25000 40000 1950 100-170 167-302 175 440 245 38±0.9 14.26 150 2.69
    JMⅡ20 31500 50000 1850 110-180 167-302 185 460 260 22.13 170 3.28
    JMⅡ21 35500 56000 1800 120-200 167-282 200 480 280 23.7 200 4.28
    JMⅡ22 40000 63000 1700 130-200 202-352 210 500 295 24.6 230 5.18
    JMⅡ23 50000 80000 1600 140-220 202-352 220 540 310 44±1 29.71 275 7.7
    JMⅡ24 63000 100000 1450 150-240 202-410 240 600 335 50±1.2 32.64 380 9.3
    JMⅡ25 80000 125000 1400 160-250 242-352 255 620 350 50±1.2 37.69 410 15.3
    JMⅡ26 90000 140000 1300 180-260 242-410 275 660 385 50.43 510 20.9
    JMⅡ27 112000 180000 1200 190-280 282-470 295 720 410 60±1.4 71.51 620 32.4
    JMⅡ28 140000 200000 1150 220-300 282-470 300 740 420 93.37 680 36
    JMⅡ29 160000 224000 1100 240-320 330-470 320 770 450 114.53 780 43.9
    JMⅡ30 180000 280000 1050 250-340 330-550 350 820 490 130.76 950 60.5
