  • SWC CH型(长伸缩焊接式)万向联轴器

  • 点击:
  • 万向联轴器

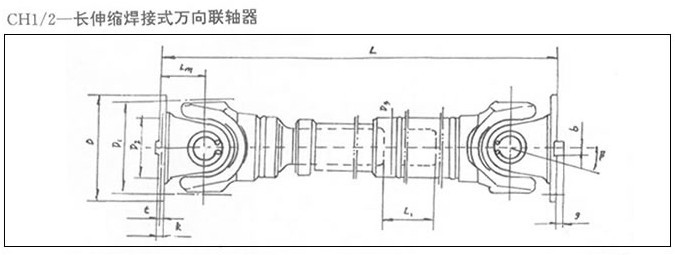

    CH-长伸缩焊接式万向联轴器基本参数与主要尺寸

    型号 回转
    直径
    D
    公称转矩
    Tn /N.m
    疲劳转矩
    Tf
    kN.m
    轴线折角
    β
    伸缩量
    Ls
    尺寸 转动贯量I
    kg·m2
    质量G kg
    Lmin D1
    (js11)
    D2
    (H7)
    D3 Lm n-d k t b
    (h9)
    g Lmin 增长
    100mm
    Lmin 增长
    100mm
    SWC180CH1 180 12.5 6.3 ≤25 200 925 155 105 114 110 8-17 17 5 - - 0.181 0.0070 74 2.8
    SWC180CH1 700 1425 0.216 104
    SWC225CH1 225 40 20 ≤15 220 1020 196 135 152 120 8-17 20 5 32 9 0.561 0.0234 132 4.9
    SWC225CH2 700 1500 0.674 182
    SWC250CH1 250 63 31.5 ≤15 300 1215 218 150 168 140 8-19 25 6 40 12.5 1.016 0.0277 190 5.3
    SWC250CH2 700 1615 1.127 235
    SWC285CH1 285 90 45 ≤15 400 1475 245 170 194 160 8-21 27 7 40 15 2.156 0.0510 300 6.3
    SWC285CH2 800 1875 2.360 358
    SWC315CH1 315 125 63 ≤15 400 1600 280 185 219 180 10-23 32 8 40 15 3.812 0.0795 434 8.0
    SWC315CH2 800 2000 4.150 514
    SWC350CH1 350 180 90 ≤15 400 1715 310 210 267 194 10-23 35 8 50 16 7.663 0.2219 672 15.0
    SWC350CH2 800 2115 8.551 823
    SWC390CH1 390 250 125 ≤15 400 1845 345 235 267 215 10-25 40 8 70 18 12.730 0.2219 817 15.0
    SWC390CH2 800 2245 13.617 964
    SWC440CH1 440 355 180 ≤15 400 2110 390 255 325 260 16-28 42 10 80 20 22.540 0.4744 1312 21.7
    SWC440CH2 800 2510 24.430 1537
    SWC490CH1 490 500 250 ≤15 400 2220 435 275 325 270 16-31 47 12 90 22.5 33.970 0.4744 1554 21.7
    SWC490CH2 800 2620 35.870 1779
    SWC550CH1 550 710 355 ≤15 500 2585 492 320 426 305 16-31 50 12 100 22.5 72.790 1.3570 2585 34
    SWC550CH2 1000 3085 79.570 3045

      公司主要生产各种联轴器,梅花形弹性联轴器,鼓形齿式联轴器.我们的产品远销世界各地,为造纸、冶金、纺织、造船、农机、运输、化工、矿山机械、工程机械、轻工机械、汽车制造等行业设备   新、技术进步,提供所需的配套服务。
      联轴器外形尺寸,即   大径向和轴向尺寸,   在机器设备允许的安装空间以内。应选择装拆方便、不用维护、维护周期长或维护方便、   换易损件不用移动两轴、对中调整容易的联轴器。   大型机器设备调整两轴对中较困难,应选择使用耐久和   换易损件方便的联轴器。金属弹性元性挠性联轴器一般比非金属弹性元件挠性联轴器的使用寿命长。需密封润滑和使用不耐久的联轴器,必然增加维护工作量。对于长期连续运转和经济效益较高的场合,例如我国冶金企业的轧机传动系统高速端,目前普遍采用的是齿式联轴器,齿式联轴器虽然理论上传递转矩大,但   在润滑和密封良好的条件下才能耐久工作。且需经常检查密封状况,注润滑油或润滑脂,维护工作量大,增加了辅助工时,减少了工作时间,影响生产效益。   上工业发达   ,已普通选用使用寿命长、不用润滑和维护的膜片联轴顺取代鼓形齿式联轴器,不仅提高了经济效益,还可净化工作环境。在轧机传动系统选用我国研制的弹性活销联轴器和扇形块弹性联轴器,不仅具有膜片联轴器的优点,而且缓冲减振效果好,价格   便宜。
