  • ■ 您当前所在位置: 亿通联轴器 > 产品中心 > 鼓形齿式联轴器 >
  • WGZ型鼓形齿式联轴器

  • 点击:

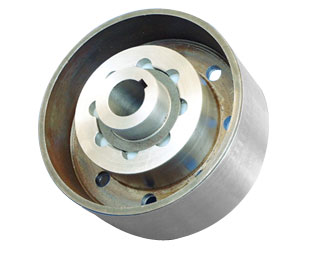

  • 鼓形齿式联轴器01

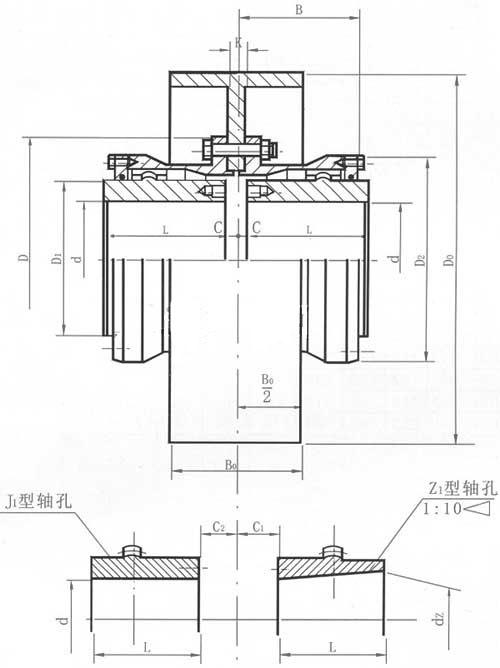

    鼓形齿式联轴器02

    公称转
    矩Tn
    /N·m

    许可转速
    [n] /r·min-1
    轴孔直径
    d1、d2、d Z
    轴孔长度 L Do D D2 D1 B   C C1 C2 质量
    m
    /kg
    转动惯
    量I
    /kg·m2
    润滑
    脂用
    量/kg
    Y J1
    WGZ1 700 4000 12、14 32 ---

    160

    200

    250

    122 98 60 58   30 -- --- 5.62 0.0078 0.11
    16、18、19 42 --- 20 -- ---
    20、22、24 52 --- 10 -- ---
    25、28 62 44 3 19 18
    30、32、35、38 82 60 23 12
    40、42 112 84 29 12
    WGZ2 1250 4000 22、24 52

    200

    250

    315

    150 118 77 68   20 9.65 0.022 0.12
    25、28 62 10
    30、32、35、38 82 60 3 23 16
    40、42、45、48、50、55、56 112 84 29 16
    WGZ3 2500 4000 22、24 52

    200

    250

    315

    170 140 90 80   33   16.5 0.047 0.2
    25、28 62 23
    30、32、35、38 82 60 3 23 25
    40、42、45、48、50、55、56 112 84 29 16
    60、63 142 107 36
    WGZ4 4500 3000 30、32、35、38 82

    250

    315

    400

    200 160 112 90   13 25.3 0.098 0.28
    40、42、45、48、50、55、56 112 84 3 29 17
    60、63、65、70、71、75 142 107 36
    80 172 132 41
    WGZ5 7100 3000 30、32、35、38 82

    315

    400

    225 180 128 100   23 34.7 0.174 0.45
    40、42、45、48、50、55、56 112 84 3 29 19
    60、63、65、70、71、75 142 107
    80、85、90 172 132 36
    WGZ6 10000 3000 32、35、38 82

    315

    400

    245 200 145 112   35 51.3 0.29 0.65
    40、42、45、48、50、55、56、 112 5 38 20
    60、63、65、70、71、75 142 107 43
    80、85、90、95 172 132 48
    100 212 167
    WGZ7 14000 2500 32、35、38 82

    400

    500

    272 230 160 122   45 68 0.53
    40、42、45、48、50、55、56 112 15
    60、63、65、70、71、75 142 107 5 38 20
    80、85、90、95 172 132 43
    100、110 202 167 48
    WGZ8 20000 2500 55、56 112

    400

    450

    290 245 176 136   29 79 0.71 0.95
    60、63、65、70、71、75 142 107 5 38 34
    80、85、90、95 172 132 43 20
    100、110、120、125 212 167 48 20
    WGZ9 25000 2000 65、70、71、75 142 107

    400

    500

    630

    315 265 190 140   5 38 38 106.5 1.05 1.3
    80、85、90、95 172 132 43 28
    100、110、120、125 212 167 48
    130、140 252 202 53
    WGZ10 40000 2000 75 142

    400

    500

    630

    355 300 225 165   28 159 1.74 1.6
    80、85、90、95 172 132 5 48 38
    100、110、120、125 212 167 48
    130、140、150 252 202 53
    160 302 242 63
    WGZ11 56000 1700 85、90、95 172

    500

    630

    710

    412 345 256 180   15 215 3.67 2
    100、110、120、125 212 162 8 51 32
    130、140、150 252 202 56
    160、170、180 302 242
    WGZ12 80000 1700 120、125 212 162

    500

    630

    710

    440 375 288 207   8 51 45 303 6.4 3.4
    130、140、150 252 202 56 32
    160、170、180 302 242 66
    190、200、220 352 282 76
    WGZ13 112000 1700 140、150 252 202

    630

    710

    490 425 320 235   8 56 38 391 10.45 4.4
    160、170、180 302 242 66 32
    190、200、220 352 282 76
    WGZ14 160000 1500 160、170、180 302 242

    710

    800

    545 462 362 265   10 68 32 523 17.48 6.6
    190、200、220 352 282 78
    240、250、260 410 330 10
    注:1、质量与转动惯量是按   大直径的Y轴孔计算的近似值,未计算制动轮。
       2、锥型轴孔   大轴径至220mm。
       3、不同制动轮直径的C、C1、C2植为表中数值再加K/2,k值见表4.11

    表4.11 制动轮的主要尺寸、质量和转动惯量/mm

    制动轮直径D 0 T k 质量 m/kg 转动惯量 I/kg.M 2 制动轮直径D 0 T K 质量 m/kg 转动惯量 I/kg.M 2
    160 70 6 2.83 0.014 500 210 18 56.3 3.07
    200 85 8 5.2 0.043 630 265 22 101.3 8.55
    250 105 10 10.1 0.128 710 300 22 145.8 15.52
    315 135 12 17.2 0.354 800 340 26 203 26.76
    400 170 14 33.4 1.11
      鼓形齿式联轴器属于刚挠性联轴器,齿式联轴器在工作时,两轴产生相对角位移,内外齿的齿面周期性作轴向相对滑动,必然形成齿面磨损和功率消耗,因此,齿式联轴器需在有良好和密封的状态下工作。齿式联轴器径向尺寸小,承载能力大,常用于低速重载工况条件的轴系传动,高精度并经动平衡的齿式联轴器可用于高速传动,如燃汽轮机的轴系传动。齿式联轴器是由齿数相同的内齿圈和带外齿的凸缘半联轴器等零件组成。外齿分为直齿和鼓形齿两种齿形,所谓鼓形齿即为将外齿制成球面,球面中心在齿轮轴线上,齿侧间隙较一般齿轮大,鼓形齿式联轴器可允许较大的角位移(相对于直齿联轴器),可改善齿的接触条件,提高传递转矩的能力,延长使用寿命。有角位移时沿齿宽的接触状态。具有径向、轴向和角向等轴线偏差补偿能力,具有结构紧凑、回转半径小、承载能力大、传动效率高、噪声低及维修周期长等优点,特别适用于低速重载工况,如冶金、矿山、起重运输等行业、也适用于石油、化工、通用机械等各类机械的轴系传动
