  • LAK鞍形块弹性联轴器

  • 点击:次

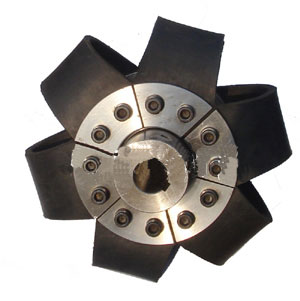

    • LAK鞍形块弹性联轴器


    　　LAK鞍形块弹性联轴器用于联接两同轴线的传动轴系。具有   的径向、轴向、角向补偿和减震性能。环境温度为–20~+80℃，传递公称转矩为63~50000N·m。
    　　LAK鞍形块弹性联轴器是由若干个鞍形橡胶块通过螺栓与主、从动端半联轴器联接以传递转矩，结构简单，零件数量少，装拆方便，易于维护，具有良好的减振缓冲和较大的轴线偏移补偿性能，运动及变形所产生热量通过旋转可自动散发，鞍形块弹性元件全系列只有四种规格，通用互换性好，有利于降低成本。可应用于矿山、冶金、船舶、纺织等行业中。
    　　LAK鞍形块弹性联轴器用于联接两同轴线的传动轴系。具有   的径向、轴向、角向补偿和减震性能。环境温度为–20~+80℃，传递公称转矩为63~50000N·m。

    　　LAK鞍形块弹性联轴器是由若干个鞍形橡胶块通过螺栓与主、从动端半联轴器联接以传递转矩，结构简单，零件数量少，装拆方便，易于维护，具有良好的减振缓冲和较大的轴线偏移补偿性能，运动及变形所产生热量通过旋转可自动散发，鞍形块弹性元件全系列只有四种规格，通用互换性好，有利于降低成本。可应用于矿山、冶金、船舶、纺织等行业中。




    LAK型鞍形块弹性联轴器(JB/T7684-95)
    型号 公称转 许用转 轴孔直径 轴孔长度 D D--1 S S1 H 转动惯 质量
    矩Tn/ 速[n]/ d1、d2 Y型 J1、Z1型 量I/ m/kg
    N·m r·min-1 　 L L1 kg·m2 　
    LAK1 63 3700 20、22、24 52 38 155 50 10 30 50 0.005 3.4
    25、28 62 44
    30、32 82 60
    LAK2 100 3500 25、28 62 44 165 60 0.007 4.8
    30、32、35、38 82 60
    LAK3 160 3150 28 62 44 185 75 0.018 8.73
    30、32、35、38 82 60
    40、42、45 112 84
    LAK4 250 3000 30、32、35、38 82 60 0.018 8.86
    40、42、45、48 112 84
    LAK5 500 2500 40、42、45、48、50、55、56 235 95 15 45 75 0.039 14.4
    60、63、65 142 107
    LAK6 630 2400 42、45、48、50、55、56 112 84 240 100 0.043 16.1
    60、63、65、70、71 142 107
    LAK7 1000 2000 45、48、50、55、56 112 84 290 120 0.147 29
    60、63、65、70、71、75 142 107
    LAK8 1600 1700 50、55、56 112 84 340 130 0.28 38.5
    60、63、65、70、71、75 142 107
    80 172 132
    LAK9 2500 1500 50、55、56 112 84 385 145 25 70 115 0.424 53
    60、63、65、70、71、75 142 107
    80、85、90 172 132
    LAK10 4000 1250 50、56 112 84 460 160 1.03 76.6
    60、63、65、70、71、75 142 107
    80、85、90、95 172 132
    100 212 167
    LAK11 6300 1050 60、63、65、70、71、75 142 107 530 180 2.38 128
    80、85、90、95 172 132
    100、110 212 167
    LAK12 7100 1000 65、70、71、75 142 107 575 190 3.32 144
    80、85、90、95 172 132
    100、110、120 212 167
    LAK13 10000 900 75 142 107 630 225 5.45 198
    80、85、90、95 172 132
    100、110、120、125 212 167
    130、140 252 202
    LAK14 14000 850 85、90、95 172 132 665 250 30 115 200 5.56 242
    100、110、120、125 212 167
    130、140、150 252 202
    LAK15 20000 750 100、110、120、125 212 167 740 280 10.3 330
    130、140、150 252 202
    160、170、180 302 242
    LAK16 31500 650 110、120、125 212 167 880 305 23.5 475
    130、140、150 252 202
    160、170、180 302 242
    190 352 202
    LAK17 50000 550 120、125 212 167 1040 345 50.2 701
    130、140、150 252 202
    160、170、180 302 242
    190、200、220 352 282
