SWP E型（有伸缩法兰长型）十字轴式万向联轴器

点击:次

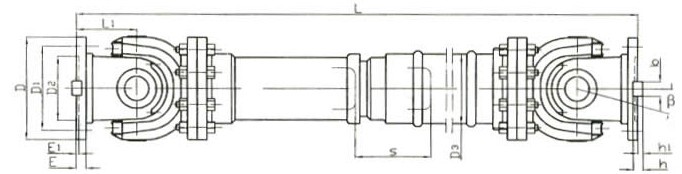

E型十字轴万向联轴器基本参数和主要尺寸

型号	回转直径 D	公称转矩 Tn /N.m	疲劳转矩 Tf kN.m	轴线折角 β	伸缩量	尺寸			转动贯量I kg·m2		质量 G kg
					S	Lmin	D3	L1	Lmin	每增长100mm	Lmin	每增长100mm
SWP160E	160	16	8	≤10	50	715	114	85	0.15	0.0059	49	2.1
SWP180E	180	20	10	≤10	60	800	121	95	0.25	0.0072	69	2.3
SWP200E	200	31.5	16	≤10	70	880	127	110	0.42	0.0114	81	3.4
SWP225E	225	40	20	≤10	76	1000	152	130	0.75	0.0290	108	6.6
SWP250E	250	63	31.5	≤10	80	1055	168	135	1.26	0.0427	179	7.3
SWP285E	285	90	45	≤10	100	1210	194	150	2.67	0.0702	285	9.4
SWP315E	315	140	63	≤10	110	1345	219	170	4.38	0.1144	375	12.0
SWP350E	350	180	90	≤10	120	1480	245	185	7.42	0.1663	488	13.0
SWP380E	390	250	112	≤10	120	1623	273	205	13.27	0.2695	662	18.0
SWP435E	435	355	160	≤10	150	1960	299	235	24.62	0.3645	1107	20.0
SWP480E	480	450	224	≤10	170	2122	351	265	42.81	0.7028	1302	28.0
SWP550E	550	710	315	≤10	190	2338	402	290	68.81	1.1842	2140	35.7
SWP600E	600	1000	500	≤10	210	2930	450	360	110.60	1.7159	2703	40.5
SWP640E	640	1250	630	≤10	230	3170	480	385	177.77	2.3080	3719	48.3

　　联轴器所联两轴由于制造误差、安装误差、轴受载而产生的变形、基座变形、轴承磨损、温度变化（热胀、冷缩）、部件之间的相对运动等多种因素而产生相对位移。一般情况下，两轴相对位移是难以避免的，但不同工况条件下的轴系传动所产生的位移方向，即轴向（x）、径向(y)、角向(a)以及位移量的大小有所不同。
　　膜片联轴器至少由一个膜片和两个轴套组成。膜片被用销钉紧固在轴套上一般不会松动或引起膜片和轴套之间的反冲。有一些生产商提供两个膜片的，也有提供三个膜片的，中间有一个或两个刚性元件，两边再连在轴套上。单膜片联轴器和双膜片联轴器的不同之处是处理各种偏差能力的不同，鉴于其需要膜片能复杂的弯曲，所以单膜片联轴器不太适应偏心。而双膜片联轴器可以同时曲向不同的方向，以此来补偿偏心。
