  • SWP G型(有伸缩超短型)万向联轴器

  • 点击:
  •

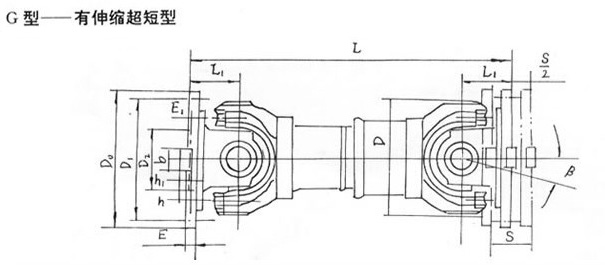

    SWP-G型有伸缩超短型万向联轴器基本参数和主要尺寸

    型号
    回转
    直径
    D
    公称转矩
    Tn /N.m
    疲劳转矩
    Tf
    kN.m
    轴线折角
    β
    尺寸
    传动惯量 I

    质量 G

    L
    L1
    kg·m2
    kg
    SWP225G
    225
    18
    8
    ≤5
    435
    68
    0.331
    60
    SWP250G
    250
    25
    11.2
    ≤5
    515
    80
    0.624
    97
    SWP285G
    285
    35.5
    16
    ≤5
    565
    90
    1.182
    120
    SWP315G
    315
    50
    25
    ≤5
    620
    100
    2.290
    170
    SWP350G
    350
    71
    35.5
    ≤5
    715
    108
    3.793
    256

      联轴器所联接的两轴,由于制造及安装误差,承载后的变形以及温度变化的影响等,会引起两轴相对位置的变化,往往不能严格的对中。根据联轴器有无弹性元件、对各种相对位移有无补偿能力,即能否在发生相对位移条件下保持联接功能以及联轴器的用途等,联轴器可分为刚性联轴器,挠性联轴器和   联轴器。联轴器的主要类型、特点及其在作用类别在传动系统中的作用备注   刚性联轴器只能传递运动和转矩,不具备其他功能包括凸缘联轴器、套筒联轴器、夹壳联轴器等
      挠性联轴器无弹性元件的挠性联轴器,不仅能传递运动和转矩,而且具有不同程度的轴向、径向、角向补偿性能包括齿式联轴器、万向联轴器、链条联轴器、滑块联轴器、膜片联轴器等   有弹性元件的挠性联轴器,能传递运动和转矩;具有不同程度的轴向、径向、角向补偿性能;还具有不同程度的减振、缓冲作用,传动系统的工作性能包括各种非金属弹性元件挠性联轴器和金属弹性元件挠性联轴器,各种弹性联轴器的结构不同,差异较大,在传动系统中的作用亦不尽相同
         联轴器传递运动和转矩,过载   保护。挠性   联轴器还具有不同程度的补偿性能包括销钉式、摩擦式、磁粉式、离心式、液压式等   联轴器
