TB型HG5-251-69标机架

     TB型HG5-251-69标机架为“搪玻璃设备、传动装置”而配套，本公司可为用户提供成套传动装置或单独提供机架。机架有TⅠ、TⅡ、TⅢ型三种，TⅠ型配SF型三分式联轴器，TⅡ型、TⅢ型配GT型刚性凸缘联轴器和外锥形小轴或内锥形小轴。机架安装型式分A和B两种，分别与搪玻璃搅拌容器A型支座及B型支座联接。
　　机架内布置有两个轴承室，为搅拌轴提供严格意义上的两个支点，用于高速搅拌或对搅拌轴在密封处饶度有严格限制的场合。搅拌轴与减速机输出轴采用柔性联轴器联接。
　　SJ――普通双支点机架
　　LSJ――型双支点机架，用于轴向尺寸有要求的场合
　　XS――原化工部标准双支点支架，强度好，易拆装。
　双支点机架，不宜于选用无支点、单支点机架时，应选用双支点机架。但选用的双支点机架下支点轴承结构采用带紧定套的锥孔调心滚子轴承便利于安装维修，且搅拌轴与减速机之间的联接   选用HL型弹性柱销联轴器。

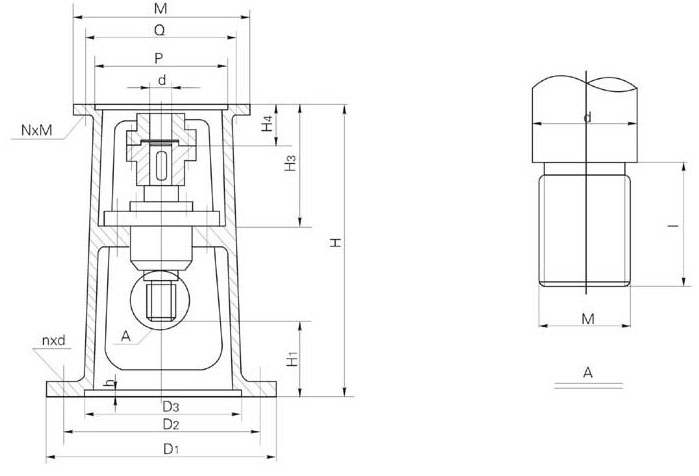

2、HG65-251-69标单支点机架主要参数及尺寸
