  • JB型HG5-251-79标机架

  • 点击:次

    • JB型HG5-251-79标机架1

    　JB型HG5-251-79标机架的选用，原则上是根据减速机输出轴径的大小来确业机架型号，只要接口形式及安装尺寸相符，减速机的输出轴大小在   范围内可以对机架型号上下浮动。若选用减速机的安装尺寸与机架不符，在   范围内我公司也可以对机架上法兰进行调整与减速机联接，满足用户要求。

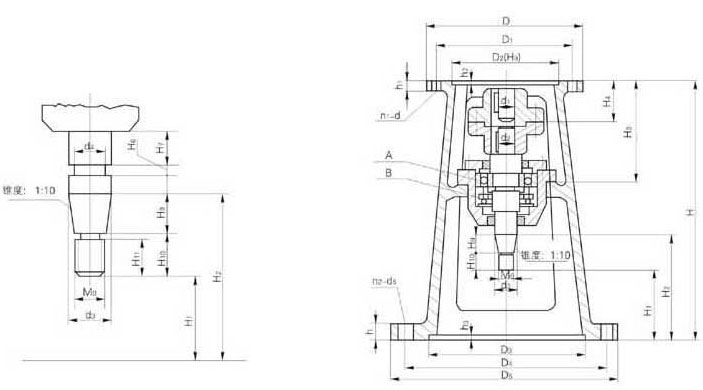

    JB型HG5-251-79标机架2

    JB型<79标>机架主要参数及尺寸



    机架型号 减速机型号 尺寸
    D D1 D2 D3 D4 D5 H H1 H2 H3 H4 H6 H7 H8 H9 H10 H11
    JB TJ1 B1 230 200 170 220 270 305 514 157 224 185 75 4 45 6 33 34 28
    TJ2 B1 230 200 170 250 300 335 517 150 226 190 80 5 40 6 44 32 25
    TJ2 B2 260 230 200 250 300 335 530 134 215 210 94 5 45 6 47 34 27
    TJ3 B2 260 230 200 295 350 392 560 164 245 210 94 5 45 6 47 34 27
    TJ3 B3 340

    310

    		 270 295 350 392 560 164 245 210 100 5 42 6 47 34 27
    TJ4 B3 340 310 270 345 400 442 675 203 300 250 100 5 50 8 53 44 35
    TJ5 B3 340 310 270 390 450 498 680 183 300 250 100 5 55 8 58 49 39
    TJ5 B4 400 360 320 390 450 498 380 193 300 250 120 5 55 8 58 49 39
    TJ6 B4 400 360 320 435 500 547 736 215 332 250 120 9 75 8 65 52 42
    TJ6 B5 490 450 400 435 500 548 736 215 332 250 145 9 75 8 65 52 42
    TJ7 B5 490 450 400 440 550 600 805 180 321 296 145 8 74 10 89 52 44
    TJ8 B6 580 520 460 500 550 600 820 170 320 362 177 9 28 10 90 60 52

    机架型号 减速机型号 尺寸 机架配套轴承
    h h1 h2 h3 d1 d2 d3 d4 m0 n1-d n2-d5 A B
    JB TJ1 B1 22 20 6 7 35 35 30 24 M24×3 6-φ12 4-φ24 209 8209
    TJ2 B1 22 20 6 7 35 35 39 33 M33×3.5 6-φ12 4-φ24 209 8209
    TJ2 B2 25 20 7 7 45 45 39 32 M33×3.5 6-φ13 4-φ24 210 8210
    TJ3 B2 26 20 7 7 45 45 39 32 M33×3.5 6-φ13 4-φ26 210 8210
    TJ3 B3 26 20 7 7 55 55 39 32 M33×3.5 6-φ13 4-φ26 210 8210
    TJ4 B3 26 20 7 7 55 55 50 41.5 M42×4.5 6-φ13 4-φ26 213 8213
    TJ5 B3,B4 26 22 7 7 55
    70    		 55 60 51.5 M52×5 6-φ30 4-φ30 213 8213
    TJ6 B4,B5 30 22 7 7 70
    90    		 70 70 61.5 M64×6 8-φ16 8-φ30 215 8215
    TJ7 B5 30 26 10 10 90 90 90 79 M80×6 12-φ18 12-φ22 220 8220
    TJ8 B6 32 30 10 10 100 100 100 89 M90×6 12-φ22 12-φ22 222 8222
