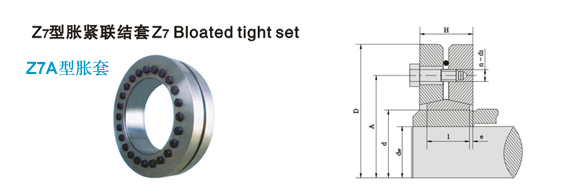

Z7a型锁紧联结盘(按JB/T 7934-1999生产)
Z7型胀套是一种轴与轴套之间的无键联结装置，此装置可从外部对轴套施加夹紧力，使轴与轴套之间形成机械压缩配合，而传递扭矩，胀套本身不传递任何力矩及负荷.
当胀套固定到轴套（毂）的合适位置，按给定的力矩拧紧螺栓，锥形内圈向轴套施加径向力，这种强制摩擦联结可 地传递大扭矩和负载
胀套夹紧时，各配合表面压力很大并 密封，避免了配合面的锈蚀。拆卸时，拧松螺栓，配合面自动放松，轴套及锥形圈自动回复到原始尺寸
此装置拆装简单，适用于中低速传递扭矩
标记示例 内径d=140mm，外径D=230mm的Z7B型胀紧联结套：胀套Z7B-140×230 JB/T7934-1999
Z7型胀套分为三种系列
Z7A型—轻型系列双锥锁紧盘式
Z7B型—标准型系列双锥锁紧盘式，系列
Z7C型—重型系列双锥锁紧盘式
|
基 本 尺 寸 |
内六角螺钉 |
额定负荷 |
螺钉的 |
重 量 |
|||||||
|
d |
D |
dn |
L |
H |
e |
d1 |
n |
轴向力F1 |
转矩 |
||
|
mm |
|||||||||||
|
125 |
185 |
95 |
39 |
52 |
6 |
M10×40 |
8 |
242 |
11.5 |
58 |
6 |
|
100 |
260 |
13 |
|||||||||
|
105 |
276 |
14.5 |
|||||||||
|
140 |
220 |
110 |
10 |
391 |
16 |
8 |
|||||
|
120 |
330 |
20 |
|||||||||
|
125 |
352 |
22 |
|||||||||
|
155 |
245 |
130 |
12 |
385 |
25 |
10 |
|||||
|
135 |
427 |
28.8 |
|||||||||
|
140 |
464 |
32.5 |
|||||||||
|
165 |
260 |
135 |
46 |
62 |
8 |
M12×50 |
10 |
474 |
32 |
100 |
14 |
|
140 |
507 |
32.5 |
|||||||||
|
145 |
538 |
39 |
|||||||||
|
175 |
275 |
145 |
538 |
39 |
16 |
||||||
|
150 |
573 |
43 |
|||||||||
|
155 |
606 |
47 |
|||||||||
|
185 |
295 |
155 |
12 |
632 |
49 |
20 |
|||||
|
160 |
662 |
53 |
|||||||||
|
165 |
691 |
57 |
|||||||||
|
195 |
315 |
165 |
56 |
72 |
M12×55 |
15 |
800 |
66 |
27 |
||
|
170 |
835 |
71 |
|||||||||
|
175 |
869 |
76 |
|||||||||
|
220 |
345 |
180 |
66 |
84 |
9 |
M16×65 |
9 |
978 |
88 |
240 |
35 |
|
190 |
1063 |
101 |
|||||||||
|
200 |
1140 |
114 |
|||||||||
|
240 |
370 |
200 |
12 |
1200 |
120 |
44 |
|||||
|
210 |
1276 |
134 |
|||||||||
|
215 |
1312 |
141 |
|||||||||
|
260 |
395 |
220 |
72 |
92 |
M16×70 |
1309 |
144 |
48 |
|||
|
230 |
1384 |
159 |
|||||||||
|
235 |
1421 |
167 |
|||||||||
|
280 |
425 |
230 |
84 |
104 |
10 |
M16×75 |
15 |
1478 |
170 |
60 |
|
|
240 |
1583 |
190 |
|||||||||
|
250 |
1680 |
210 |
|||||||||
|
300 |
460 |
250 |
16 |
1704 |
213 |
75 |
|||||
|
260 |
1800 |
234 |
|||||||||
|
270 |
1889 |
255 |
|||||||||
|
320 |
495 |
270 |
106 |
11 |
M16×80 |
18 |
1955 |
264 |
84 |
||
|
280 |
2036 |
285 |
|||||||||
|
290 |
2076 |
301 |
|||||||||
|
340 |
535 |
290 |
20 |
2193 |
318 |
100 |
|||||
|
300 |
2300 |
345 |
|||||||||
|
305 |
2354 |
359 |
|||||||||
|
360 |
555 |
300 |
100 |
122 |
M20×90 |
15 |
2547 |
382 |
470 |
125 |
|
|
310 |
2645 |
410 |
|||||||||
|
320 |
2738 |
438 |
|||||||||
|
390 |
595 |
330 |
112 |
136 |
12 |
M20×100 |
18 |
3091 |
510 |
156 |
|
|
340 |
3194 |
543 |
|||||||||
|
350 |
3291 |
576 |
|||||||||
|
420 |
630 |
350 |
120 |
144 |
20 |
3371 |
590 |
185 |
|||
|
360 |
3500 |
630 |
|||||||||
|
370 |
3620 |
670 |
|||||||||
|
460 |
685 |
390 |
132 |
158 |
13 |
M20×110 |
24 |
3949 |
770 |
470 |
235 |
|
400 |
4300 |
860 |
|||||||||
|
410 |
4634 |
950 |
|||||||||
|
500 |
750 |
420 |
152 |
178 |
M20×120 |
30 |
4881 |
1025 |
320 |
||
|
430 |
5233 |
1125 |
|||||||||
|
440 |
5568 |
1225 |
|||||||||
|
注：Z7A型胀紧联结套螺钉的机械性能等级为10.9级。 |
|||||||||||
