  • Z6型胀紧联结套

  • 点击:

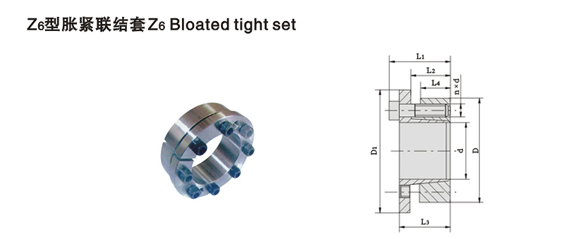

  • Z6型胀紧联结套


    产 品 说 明
    Z6型锁紧联结盘特性: 相对于Z2型,Z6型   适用于传递扭矩和轴向载荷较大的场合.
    标记示例:
    内径d=130mm、外径D=180mm的Z2型胀紧联接套:胀套Z2-130×180
                    安装参考范例

    基本尺寸

    额定负荷

    内六角螺钉

    胀套与轴
    结合面上
    的压力
    Pf
      N/mm2

    胀套与轮
    毂结合面上的压力
    Pf′
    N/mm 2

    重  量
    kg

    d

    D

    L4

    L3

    L2

    D1

    L 1

    轴向力
    F1
    KN

    转矩
    M1
    KN·m

    d1

    n

    MA
    N·m

    mm

    14

    55

    17

    30

    22

    62

    38

    18

    127

    M8

    3

    25

    208

    52.5

    0.48

    16

    55

    17

    30

    22

    62

    38

    18

    142

    M8

    3

    25

    181

    52.5

    0.47

    18

    55

    17

    30

    22

    62

    38

    18

    157

    M8

    3

    25

    161

    52.5

    0.46

    19

    55

    17

    30

    22

    62

    38

    18

    165

    M8

    3

    25

    152

    52.5

    0.46

    20

    55

    17

    30

    22

    62

    38

    18

    172

    M8

    3

    25

    145

    52.5

    0.45

    22

    55

    17

    30

    22

    62

    38

    25.5

    285

    M8

    3

    35

    186

    75

    0.44

    24

    55

    17

    30

    22

    62

    38

    25.5

    307

    M8

    3

    35

    170

    75

    0.42

    25

    55

    17

    30

    22

    62

    38

    25.5

    315

    M8

    3

    35

    163

    75

    0.41

    28

    55

    17

    30

    22

    62

    38

    31.5

    435

    M8

    3

    41

    175

    89

    0.39

    30

    55

    17

    30

    22

    62

    38

    31.5

    472

    M8

    3

    41

    163

    89

    0.37

    24

    65

    17

    30

    22

    72

    38

    37.4

    440

    M8

    5

    30

    244

    90

    0.62

    25

    65

    17

    30

    22

    72

    38

    37.4

    460

    M8

    5

    30

    234

    90

    0.61

    28

    65

    17

    30

    22

    72

    38

    43.6

    600

    M8

    5

    35

    243

    105

    0.58

    30

    65

    17

    30

    22

    72

    38

    43.6

    640

    M8

    5

    35

    227

    105

    0.56

    32

    65

    17

    30

    22

    72

    38

    43.6

    690

    M8

    5

    35

    213

    105

    0.55

    35

    65

    17

    30

    22

    72

    38

    52.5

    910

    M8

    5

    41

    234

    126

    0.51

    38

    65

    17

    30

    22

    72

    38

    52.5

    990

    M8

    5

    41

    216

    126

    0.48

    40

    65

    17

    30

    22

    72

    38

    52.5

    1050

    M8

    5

    41

    205

    125

    0.46

    30

    80

    20

    33

    25

    87

    41

    52.4

    780

    M8

    7

    30

    232

    87

    1.01

    32

    80

    20

    33

    25

    87

    41

    52.4

    830

    M8

    7

    30

    217.5

    87

    0.99

    35

    80

    20

    33

    25

    87

    41

    61

    1060

    M8

    7

    35

    232

    102

    0.96

    38

    80

    20

    33

    25

    87

    41

    61

    1150

    M8

    7

    35

    214

    102

    0.92

    40

    80

    20

    33

    25

    87

    41

    61

    1220

    M8

    7

    35

    203

    102

    0.89

    42

    80

    20

    33

    25

    87

    41

    73.5

    1540

    M8

    7

    41

    233

    122

    0.86

    45

    80

    20

    33

    25

    87

    41

    73.5

    1650

    M8

    7

    41

    217

    122

    0.82

    48

    80

    20

    33

    25

    87

    41

    73.5

    1760

    M8

    7

    41

    203

    122

    0.76

    50

    80

    20

    33

    25

    87

    41

    73.5

    1830

    M8

    7

    41

    195

    122

    0.73

    注:Z6型胀紧联结套螺钉的机械性能等级为12.9级。
